【深度学习】啥是卷积核？动画演示

在机器学习篇章中，我们简单介绍了卷积核，今天，我们借助知乎的一篇文章，梳理一下对卷积核一些基本情况。

什么是卷积核

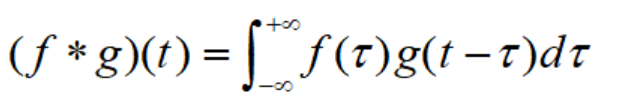

在数学上，卷积核的标准定义是两个函数在反转和移位后的乘积的积分：

其中，函数g一般称为过滤器(filters)，函数f指的是信号/图像。在卷积神经网络里，卷积核其实就是一个过滤器，但在深度学习里，它不做反转，而是直接执行逐元素的乘法和加法，我们把这个又称为互相关，在深度学习里称为卷积。

那为什么在图像处理上，需要进行卷积处理呢。实际上是借鉴于科学家的研究结果——上个世纪科学家就发现，视觉皮层的很多神经元都有一个小的局部感受野，神经元只对有限区域的感受野上的刺激物做出反应。不同的感受野可以重叠，他们共同铺满整个视野。并且发现，一些神经元仅仅对横线有反应，有一些神经元对其他方向的线条有反应，有些神经元的感受野比较大。因此，高级别的神经元的刺激是源于相邻低级别神经元的反应。

利用这个观点，经过不断的努力，逐渐发展成了现在的卷积神经网络。通过卷积核提取图像的局部特征，生成一个个神经元，再经过深层的连接，就构建出了卷积神经网络。

我们已经知道，一个卷积核一般包括核大小(Kernel Size)、步长(Stride)以及填充步数(Padding)，我们逐一解释下。

卷积核大小：卷积核定义了卷积的大小范围，在网络中代表感受野的大小，二维卷积核最常见的就是 3*3 的卷积核。一般情况下，卷积核越大，感受野越大，看到的图片信息越多，所获得的全局特征越好。但大的卷积核会导致计算量的暴增，计算性能也会降低。

步长：卷积核的步长代表提取的精度, 步长定义了当卷积核在图像上面进行卷积操作的时候，每次卷积跨越的长度。对于size为2的卷积核，如果step为1，那么相邻步感受野之间就会有重复区域；如果step为2，那么相邻感受野不会重复，也不会有覆盖不到的地方；如果step为3，那么相邻步感受野之间会有一道大小为1颗像素的缝隙，从某种程度来说，这样就遗漏了原图的信息。

填充：卷积核与图像尺寸不匹配，会造成了卷积后的图片和卷积前的图片尺寸不一致，为了避免这种情况，需要先对原始图片做边界填充处理。

卷积的通道形式

所谓的通道数，可以理解为有多少张二维矩阵图。

• 单通道形式

  对于具有1个通道的图像，下图演示了卷积的运算形式：

这里的filter是一个3*3矩阵，步长是1，填充为0。filter在输入数据中滑动。在每个位置，它都在进行逐元素的乘法和加法。每个滑动位置以一个数字结尾，最终输出为3 x 3矩阵。

• 多通道形式

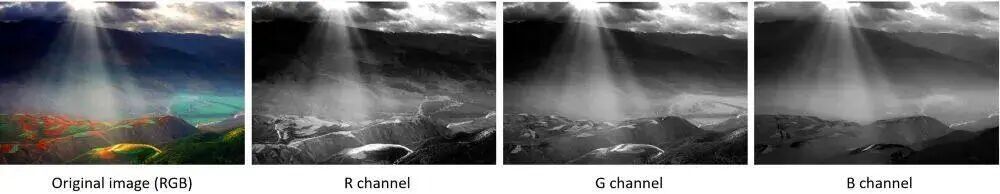

多通道也很容易理解，最典型的就是处理彩色图片，一般有三个通道（RGB)：

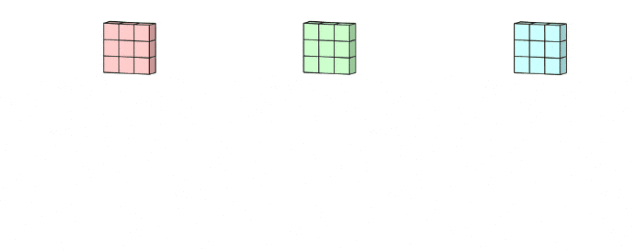

实际上，一个filter也可以包含多个矩阵，也即kernels，比如一个包含三个kernels的filter，对于输入是三个通道的图像：

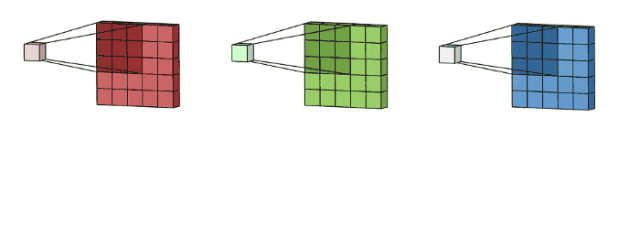

这里输入层是一个5 x 5 x 3矩阵，有3个通道，filters是3 x 3 x 3矩阵。首先，filters中的每个kernels分别应用于输入层中的三个通道，执行三次卷积，产生3个尺寸为3×3的通道。

然后，将这三个通道相加（逐个元素相加）以形成一个单个通道（3 x 3 x 1），该通道是使用filters（3 x 3 x 3矩阵）对输入层（5 x 5 x 3矩阵）进行卷积的结果：

由此，我们引出卷积核的另外一个参数——输入输出通道数。

输入和输出通道数：卷积核的输入通道数由输入矩阵的通道数所决定（输入深度）；输出矩阵的通道数由卷积核的输出通道数（卷积层深度，即多少个filters）所决定。

2D卷积与3D卷积

上面的多通道过程解释的详细点：

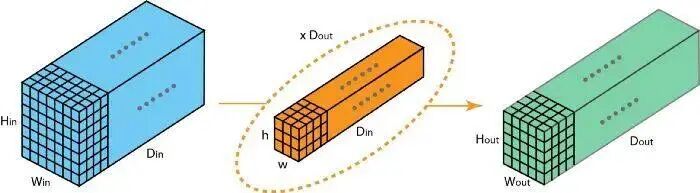

假设输入层有 Din 个通道，而想让输出层的通道数量变成 Dout，我们需要做的仅仅是将 Dout个filters应用到输入层中。每一个filters都有Din个卷积核，都提供一个输出通道。在应用Dout个filters后，Dout个通道可以共同组成一个输出层。

我们把上面的卷积过程称为2D-卷积——通过使用Dout个filters，将深度为Din的层映射为另一个深度为Dout的层。

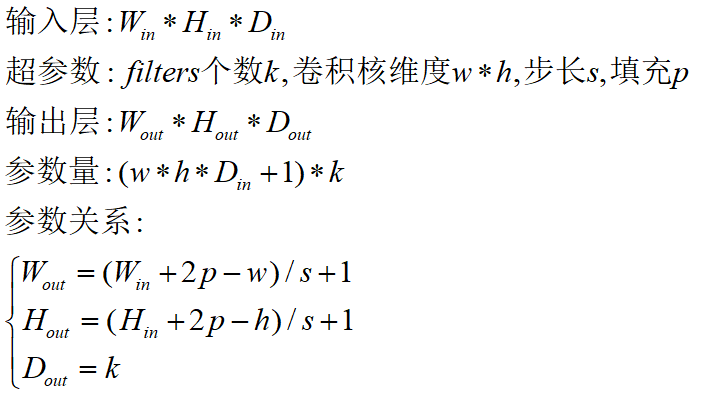

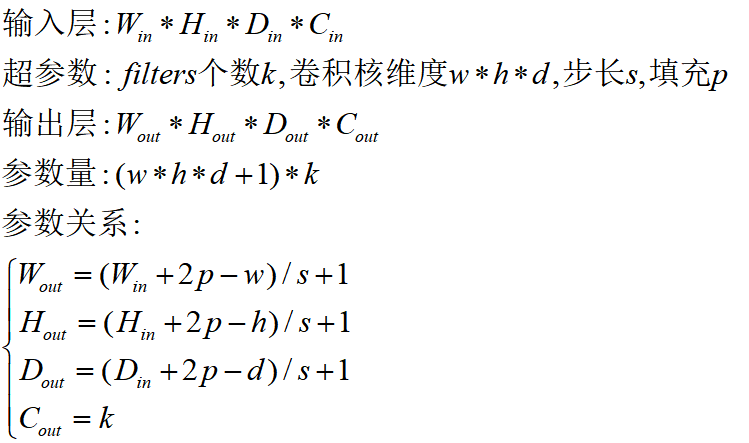

进一步，我们给出2D-卷积的公式：

特别的，对于卷积核，如果w=h=1，那么就退化为1*1卷积核，它具有以下三个优点：

• 降维以实现高效计算

• 高效的低维嵌入特征池

• 卷积后再次应用非线性

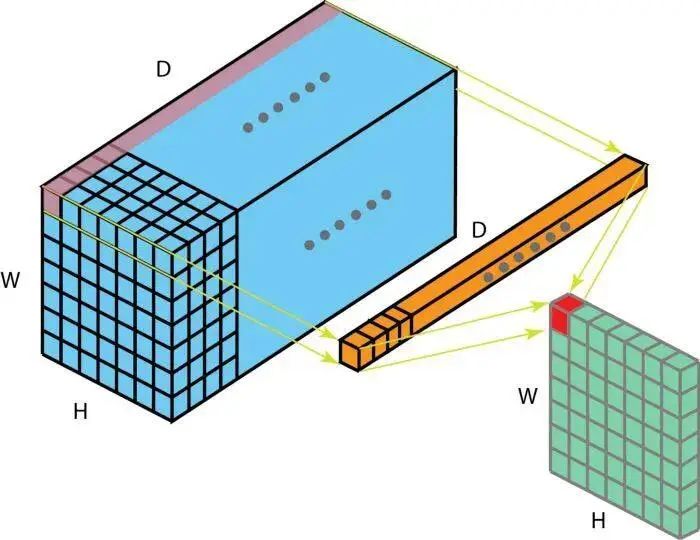

下图是一个例子：

在一个维度为 H x W x D 的输入层上经过大小为 1 x 1 x D 的filters的 1 x 1 卷积，输出通道的维度为 H x W x 1。如果我们执行 N 次这样的 1 x 1 卷积，然后将这些结果结合起来，我们能得到一个维度为 H x W x N 的输出层。

通过将2D-卷积的推广，在3D-卷积定义为filters的深度小于输入层的深度（即卷积核的个数小于输入层通道数）

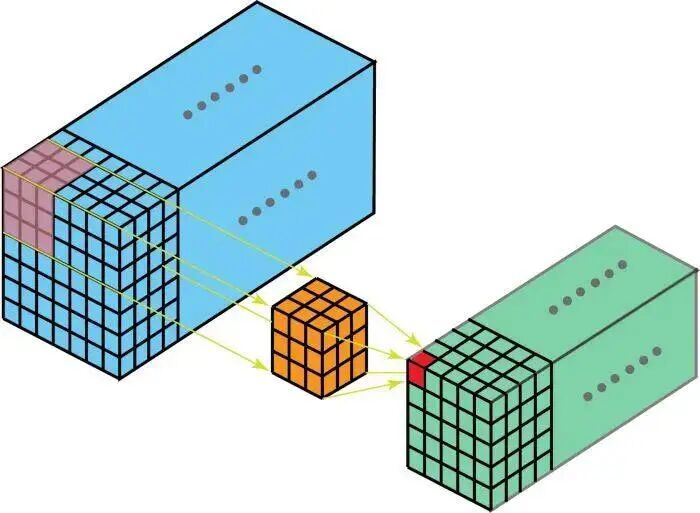

因此，3D-filters需要在三个维度上滑动（输入层的长、宽、高）。在filters上滑动的每个位置执行一次卷积操作，得到一个数值。当filters滑过整个3D空间，输出的结构也是3D的：

2D-卷积和3D-卷积的主要区别为filters滑动的空间维度，3D-卷积的优势在于描述3D空间中的对象关系,它的计算过程是：

卷积核的种类

除了普通的卷积操作外，也有一些变种，本文我们先介绍概念，对于每一种卷积的作用，我们会再出文章介绍。

• 转置卷积（反卷积）

一般正常卷积称为下采样，相反方向的转换称为上采样。转置卷积是相对正常卷积的相反操作，但它只恢复尺寸，因为卷积是一个不可逆操作。下面通过一个例子来说明转置卷积的具体操作过程。

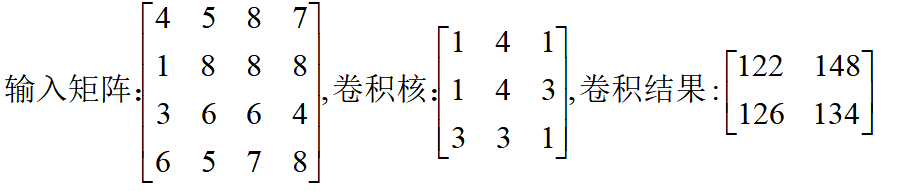

假设一个3*3的卷积核，其输入矩阵是4*4的形状，经过步长为1，填充为0的卷积结果为：

转置卷积过程为，第一步，将卷积核矩阵重新排列为4*16形状：

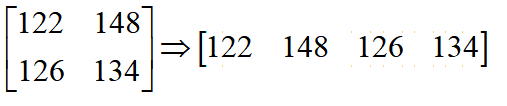

第二步，将卷积结果重新排列为1维行向量：

第三步，将重排矩阵转置后与行向量转置后相乘，得到16个元素的1维列向量：

第四步，对列向量进行重排为4*4的矩阵，得到最终结果：

这样就通过转置卷积将2x2的矩阵反卷为一个4x4的矩阵，但从结果也可以看出反卷积的结果与原始输入信号不同。只是保留了位置信息，以及得到了想要的形状。

• 空洞卷积（扩张卷积）

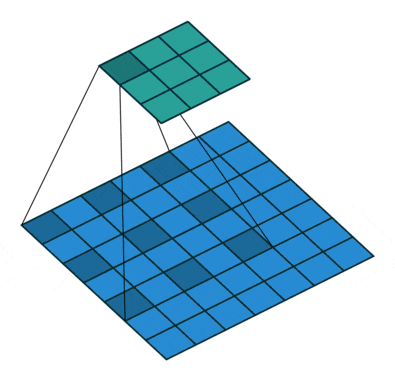

空洞卷积也叫扩张卷积，指的是在正常的卷积核的点之间插入空洞。它是相对正常的离散卷积而言的，对于步长为2，填充为1的正常卷积如下图：

插入空洞后，卷积过程变为：

空洞卷积通过**空洞率(dilation_rate)**控制，上图是空洞率为2的情况。

• 可分离卷积

可分离卷积分为空间可分离卷积和深度可分离卷积。

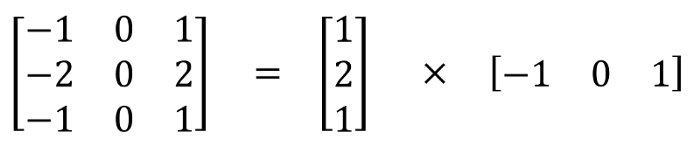

空间可分离卷积有个前提条件，就是卷积核可以表示为两个向量的乘积：

这样，3x1的kennel首先与图像进行卷积，然后应用1x3的kennel。在执行相同操作时，可以减少参数数量。所以，空间可分离卷积节省了成本，但是一般不使用它做训练，而深度可分离卷积是更常见的形式。

深度可分离卷积包括两个步骤：深度卷积和1*1卷积.下面是一个深度可分离卷积的例子：

对于形状是7*7*3的输入层，有3个通道。

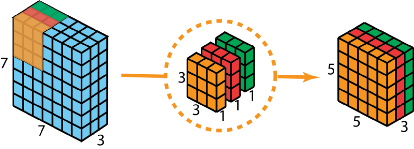

第一步在输入层上应用****深度卷积。我们在2D-卷积中分别使用 3 个卷积核（每个filter的大小为3*3*1），每个卷积核仅对输入层的 1 个通道做卷积，这样的卷积每次都得到大小为5*5*1 的映射，之后再将这些映射堆叠在一起创建一个 5*5*3 的特征图：

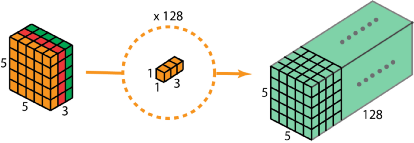

第二步进行扩大深度。我们用大小为1*1*3的卷积核做1x1卷积。每个卷积核对5*5*3输入图像做卷积后都得到一个大小为5*5*1的特征图，重复做128次1*1卷积，就得到了最终的结果：

从本质上说，深度可分离卷积就是3D卷积kernels的分解（在深度上的分解），而空间可分离卷积就是2D卷积kernels的分解（在WH上的分解）

• 分组卷积

分组卷积，顾名思义，filters被拆分为不同的组，每一个组都负责具有一定深度的传统 2D 卷积的工作。

比如下面这张图就展示了分组卷积的原理：

上图表示的是被拆分为 2 个filters组的分组卷积。在每一组中，其深度仅为传统2D-卷积的一半——Din/2，而每个filters组都包含Dout/2个filters。第一个filters组（红色）对输入层的前半部分做卷积([：，：，0：Din/2])，第二个filters组（蓝色）对输入层的后半部分做卷积([：，：，Din/2：Din])。最终，每个filters组都输出了Dout/2个通道。整体上，两个组输出的通道数为Dout ，之后，我们再将这些通道堆叠到输出层.

分组卷积有三个优点：有效的训练；模型参数随着filters组数的增加而减少；可以提供比标准2D卷积更好的模型。

参考资料：

https://www.zhihu.com/question/30888762

https://www.jianshu.com/p/1c9fe3b4dc55
