网络虚拟化是指在单一物理网络基础设施上创建和管理多个独立的、隔离的虚拟网络的技术。
每一个虚拟网络都认为自己独占:接口、链接、转发表、数据包缓存以及链路队列。
每一个虚拟网络都认为除了自己外,没有其他网络存在。
网络虚拟化用于云计算中,类似于服务器虚拟化。
数据中心的网络虚拟化方案有:VLAN、VRF(Virtual Routing and Forwarding)、VxLAN。
其中,VLAN和VRF属于内嵌虚拟网络,而VxLAN属于Overlay虚拟网络。
注:内嵌虚拟网络是指在物理网络基础设施上直接实现虚拟网络的技术,这些虚拟网络依赖于物理网络设备的原生支持。Overlay虚拟网络是在现有物理网络(Underlay)之上构建的虚拟网络,它不依赖于物理网络设备的直接支持,而是通过封装和隧道技术在物理网络上传输虚拟网络流量。
在Overlay网络中,交换机并不能感知到包转发面内的虚拟网络的存在。
但在控制平面,控制协议仍然掌握着所有虚拟网络的状态信息。
网络虚拟化的控制协议有两种模型:
(1)集中式控制模型
采用SDN集中控制,使用OVSDB协议进行隧道的创建、使用OpenFlow协议进行数据转发的控制。
具体来说,通过一个或多个SDN控制器来实现网络策略的统一管理和自动化配置。
OVSDB协议:用于配置和管理Open vSwitch,进行端口配置、流表设置等操作。
OpenFlow协议:直接控制网络设备的数据转发行为,实现网络流量的动态路由和负载均衡。
公有云提供商,如AWS、Azure和Google Cloud,普遍采用集中式控制模型来构建和管理其大规模的虚拟网络环境,以提供高度可定制的网络服务。
(2)基于协议的控制模型
使用在网络设备上运行的控制协议来分发映射关系。也称为无控制器VxLAN解决方案。
EVPN是其中一个实例。FRR是支持EVPN的开源路由解决方案。
二、VxLAN协议基础

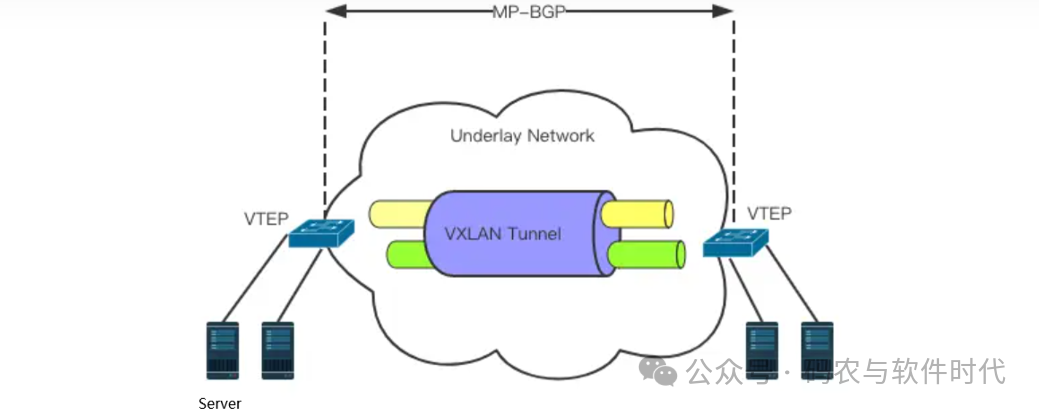

VTEP在什么位置?在Clos拓扑中,有Spine交换机、Leaf交换机和服务器。
VTEP可以位于服务器上和Leaf交换机上,而不会放在Spine交换机上,因为二层网络终结在Leaf节点。
如果VTEP位于服务器上,那么Spine-Leaf交换机可以专注于传统的三层路由转发,而不必处理二层虚拟网络。
公有云厂商通常使用这种三层路由模型,但每个厂商的封装方式可能各不相同。
三、VxLAN协议控制平面
首先需要澄清概念:VTEP和VXLAN隧道:
VTEP (VXLAN Tunnel End Point):VTEP是一个网络设备,也就是交换机上的网络接口,VTEP的创建大致需要:创建Bridge、查询Bridge id、创建与Bridge关联的Port、查询Port id、创建与Port关联Interface。配置好VTEP,也就是已经配置了VTEP IP地址、VNI关联等相关参数。
VXLAN隧道:VXLAN隧道是在两个VTEP之间建立的逻辑连接,用于传输封装后的VXLAN报文。
再来看VxLAN控制平面的职责,主要有:
(1)VXLAN隧道的建立与维护:
发现网络中的VTEP(VXLAN Tunnel End Points,VXLAN隧道的端点设备)。
建立和维护VXLAN隧道。
(2)MAC地址学习与传播:
管理MAC地址表,记录主机MAC地址与所属VTEP的对应关系。
当MAC地址发生变化时,需要更新MAC地址表,并将这些变化通知给网络中的其他VTEP,以便它们也能更新各自的MAC地址表。
VxLAN控制平面的实现形式有:传统方式(静态配置)、SDN和EVPN。需要注意的是无论是哪种方式,VTEP都已先建好。
四、传统静态配置方式
起初,VxLAN实现方案没有控制平面,是通过数据平面的流量泛洪进行VTEP发现和主机信息。
在配置VTEP时,管理员必须手动输入对端VTEP的IP地址、VXLAN Network Identifier (VNI),以及其他必要信息。
(1)VxLAN隧道的创建
VxLAN隧道的建立完全依赖于网络管理员的手动配置。
(2)MAC地址学习
MAC地址学习依赖于广播或组播机制。
以Unknown Unicast(未知单播)为例来说明。
未知单播也就是:在二层网络中,当交换机接收到一个目的地MAC地址不在其MAC地址表中的数据帧时,交换机无法确定数据帧应该发送到哪个端口,因此它会执行未知单播泛洪(Unknown Unicast Flooding),也就是将数据帧发送到除接收端口之外的所有其他端口,以尝试找到正确的目的地。
在VTEP的工作场景中,如下图所示,MAC地址为55:55:0A的VM要ping通MAC地址为55:55:0C的VM。
VTEP(10.1.1.1)查询其L2表(字段为MAC、VNI、Remote VTEP),没有查询到记录。
则:
(1)封装原始以太帧成VXLAN包。其中包的外层目的IP地址为组播地址。
(2)通过组播将VXLAN包发送给VTEP(10.1.1.2、10.1.1.3)。
(3)VTEP(10.1.1.3)接收到VXLAN包时,学习到(55:55:0A、VNI、VTEP)信息。
(4)MAC地址为55:55:0C的VM返回响应包后,传输到VTEP(10.1.1.1),同样也可以学习到(55:55:0C、VNI、VTEP)信息。
总的来说,这种方式存在如下问题:
因采用手动配置而适用于小型网络中,不适用于大型或动态变化的网络环境中。
因采用广播或组播的方式学习MAC地址,可能产生广播风暴,进而导致网络性能的下降。
五、SDN方式
采用SDN集中控制,使用OVSDB协议进行隧道的创建(含VTEP的创建)、使用OpenFlow协议进行数据转发的控制。
具体来说,通过一个或多个SDN控制器来实现网络策略的统一管理和自动化配置。
OVSDB协议:用于配置和管理Open vSwitch,进行端口配置、流表设置等操作。
OpenFlow协议:直接控制网络设备的数据转发行为,实现网络流量的动态路由和负载均衡。
公有云提供商,如AWS、Azure和Google Cloud,普遍采用集中式控制模型来构建和管理其大规模的虚拟网络环境,以提供高度可定制的网络服务。
私有云解决方案OpenStack也使用该方式,下面以此为例来说明。
Open vSwitch (OVS)被部署在计算节点上,用于连接虚拟机实例。
OVS 支持多种网络虚拟化技术,VxLAN是其中之一。OVS 实现了VTEP,用于封装和解封装 VXLAN 数据包。
借助OVSDB 和 OpenFlow 协议,SDN 控制器能够动态地管理 VTEP 的配置和 VXLAN 隧道的流量,实现对 OpenStack 网络的集中式控制。例如,当一个虚拟机启动时,SDN 控制器可以自动配置相应的 VTEP 和流表规则,确保虚拟机可以正确地接入网络,并与其他虚拟机或外部网络进行通信。
六、EVPN方式
1. 概述
EVPN是一项成熟的技术,可以应用在MPLS、PBB和NVO中。
NVO的实现技术之一是VxLAN。
EVPN已经可以作为基于控制器的VXLAN解决方案的替换方案。
EVPN使用BGP作为控制协议来交换虚拟网络的可达信息。
其基本思想是在BGP协议的基础上定义了一种新的NLRI(Network Layer Reachability Information,网络层可达信息),也就是EVPN NLRI。通过EVPN NLRI定义的几种新BGP EVPN路由类型,来实现VxLAN隧道创建和MAC地址动态学习。
下面来看下Type2和Type3的定义:
Type2 MAC/IP路由

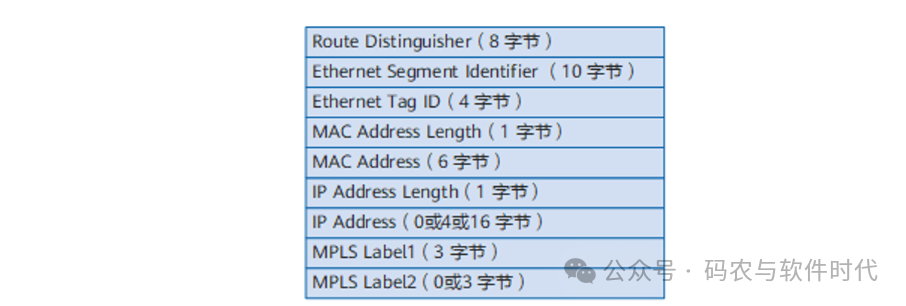

报文格式如下:

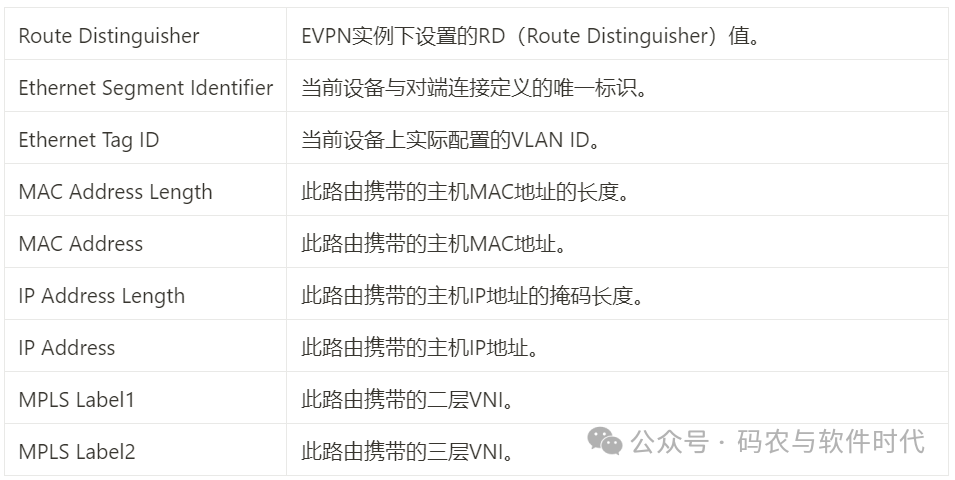

各字段的含义为:
Type 3 Inclusive Multicast路由

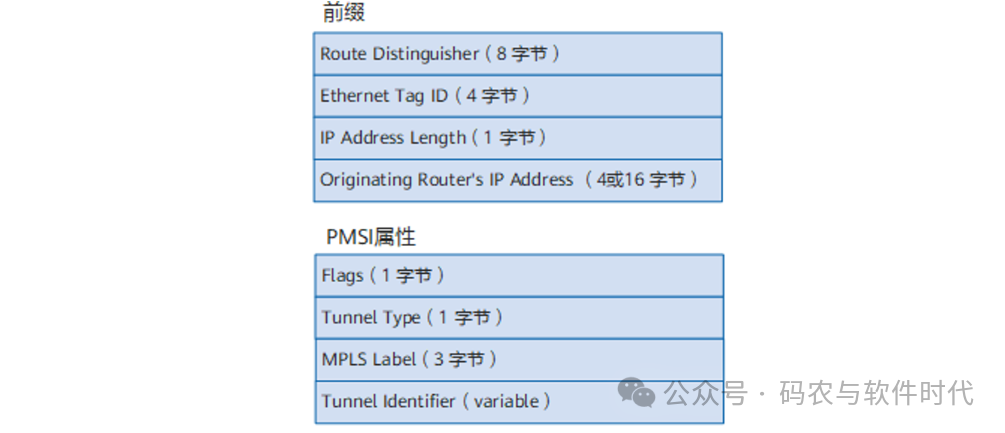

报文格式如下:
各字段的含义为:
需要关注的是,Type-3 Inclusive Multicast路由的通告不仅是BUM流量分发机制的核心,而且会触发一系列后续操作,包括VXLAN隧道的创建和转发树的构建。详情如下:
在传统的二层网络中,BUM流量通常通过泛洪(Flooding)的方式转发,也就是所有的端口或VTEP都会接收到这些流量,这不仅浪费带宽,还可能导致不必要的流量复制和延迟。
为此,引入EVPN Type-3 Inclusive Multicast路由,以解决多播和广播流量的分发问题。
在大型EVPN VxLAN网络中,包含大量的VTEP,这些VTEP可能是网状的,也可能存在环。
如果直接转发,则可能导致VTEP之间存在重复的转发。
所以,
首先通过基于BGP的扩展团体属性中的DF选举属性,进行DF选举(每个VNI选出一个),来确定DF,该DF负责向所有其他VTEP复制BUM流量。
再次,以该DF为起点,构建转发树。这个转发树确保BUM流量能够沿最优路径从DF传输到其他VTEP,而不必在全网范围内泛洪。
2. 实现过程

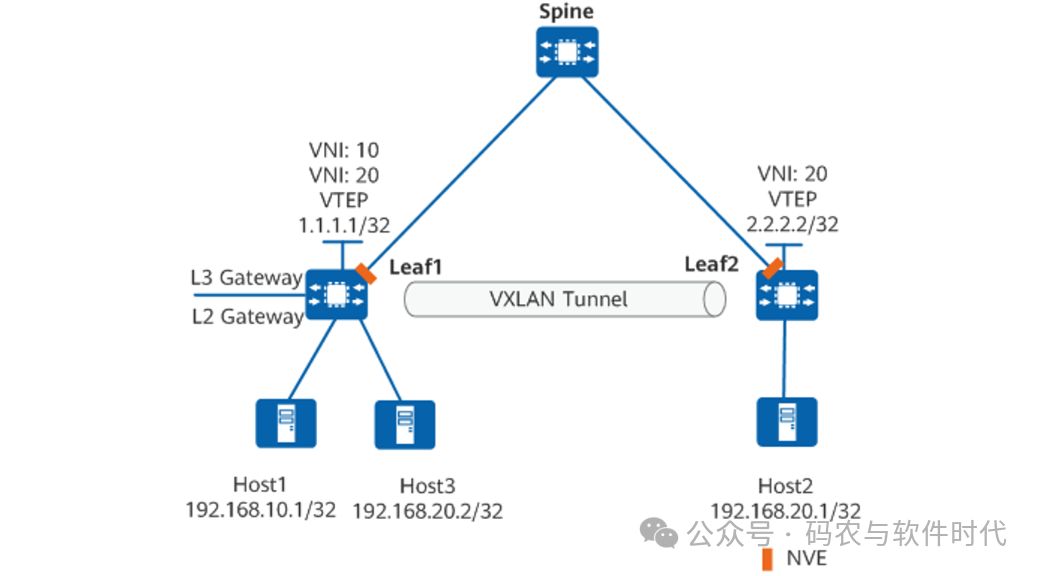

下面以同子网主机互通的情况下为例,说明VTEP配置、VXLAN隧道建立和MAC地址动态学习。
(1)VTEP配置
首先需要手工配置(或使用自动化配置工具)VTEP,以交换机Leaf1 VTEP配置为例:
[Leaf1] #--在Leaf1这台设备上进行配置
bridge-domain 10 #--用于隔离不同二层网络的逻辑实体 10
vxlan vni 20 #--为桥接域10关联VXLAN Network Identifier(VNI)20,这意味着所有属于这个桥接域的流量都将被打上VNI 10的标签,以便在VXLAN隧道中传输。
evpn #--启用EVPN实例。用于在数据中心环境中构建和管理VXLAN网络。
route-distinguisher 2:1 #--EVPN实例的RD,用于在多实例的环境中唯一标识一个VRF
vpn-target 20:1 export-extcommunity #--用于标识一组站点,用于控制路由信息的发布范围。
vpn-target 20:1 import-extcommunity #--IRT用于控制接收路由信息,只有带有IRT 0:10扩展团体属性的路由信息才会被接受并加入本地路由表。
# #--当前配置段的结束
interface Nve1 #--Nve接口是VTEP用于建立VXLAN隧道的逻辑接口
source 1.1.1.1 #--//Leaf1 的VTEP IP 地址
vni 10 head-end peer-list protocol bgp #--为Nve1接口配置VNI 10,并指定使用BGP协议与对端VTEP建立VXLAN隧道
#
上面的命令创建了二层广播域,并在二层广播域下配置关联的二层VNI;进而在二层广播域下创建EVPN实例,并配置本端EVPN实例的RD、出方向VPN-Target(ERT)、入方向VPN-Target(IRT)。最后,配置interface和本端VTEP IP地址。
(2)VxLAN隧道的创建

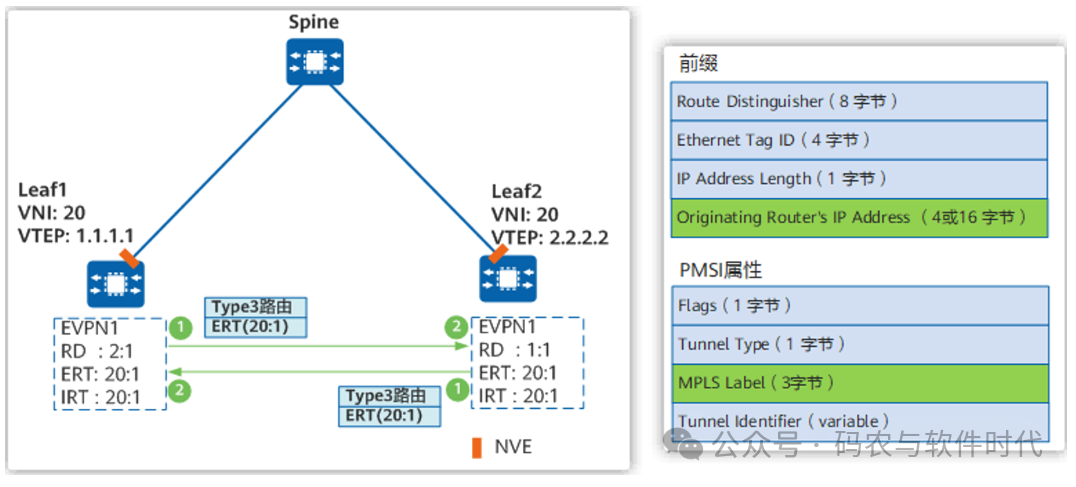

VTEP配置完成后,Leaf1和Leaf2会生成BGP EVPN路由并发送给对端,这个路由中携带本端EVPN实例的出方向VPN-Target和BGP EVPN协议新定义的Type3路由(Inclusive Multicast路由)。
其中,VTEP IP地址存放在前缀的Originating Router's IP Address字段中,二层VNI存放在PMSI属性的MPLS Label字段中。
Leaf1和Leaf2接收到对端路由后,检查对端出方向VPN-Target和本端入方向VPN-Target是否相等。
如相等,则接收该路由,并根据对端VTEP IP地址和二层VNI,创建VXLAN隧道;同时,本端会创建一个基于VNI的头端复制表并将对端VTEP IP地址加入其中,用于后续BUM报文转发。
如不相等,则丢弃。
(3)MAC地址学习
Host3到Leaf1(VTEP)的本地学习:
Host3首次与Leaf1通信时,发送ARP报文,Leaf1学习到Host3的MAC地址、BDID(二层广播域标识)和报文入接口(即二层子接口对应的物理接口Port1)的对应关系,并在本地MAC表中生成Host3的MAC表项,其出接口为Port1。
VTEP间的MAC地址学习:
通过MP-BGP传输Route Type 2的MAC/IP路由。Leaf1生成BGP EVPN路由并发送给Leaf2,这个路由携带本端EVPN实例的出方向VPN-Target、路由下一跳属性以及BGP EVPN协议新定义的Type2路由(MAC/IP路由)。其中,路由下一跳属性携带的是本端VTEP IP地址;Host3的MAC地址存放在MAC Address Length和MAC Address字段中,二层VNI存放在MPLS Label1字段中。
Leaf2的MAC地址学习:
Leaf2收到Leaf1发来的BGP EVPN路由后,检查该路由的出方向VPN-Target与本端的入方向VPN-Target是否相等。
如相等,则接收该路由,获得Host3的MAC地址、BDID和Leaf1上VTEP IP地址(下一跳属性)的对应关系,并在本地的MAC表中生成Host3的MAC表项。
如不相等,则丢弃该路由。

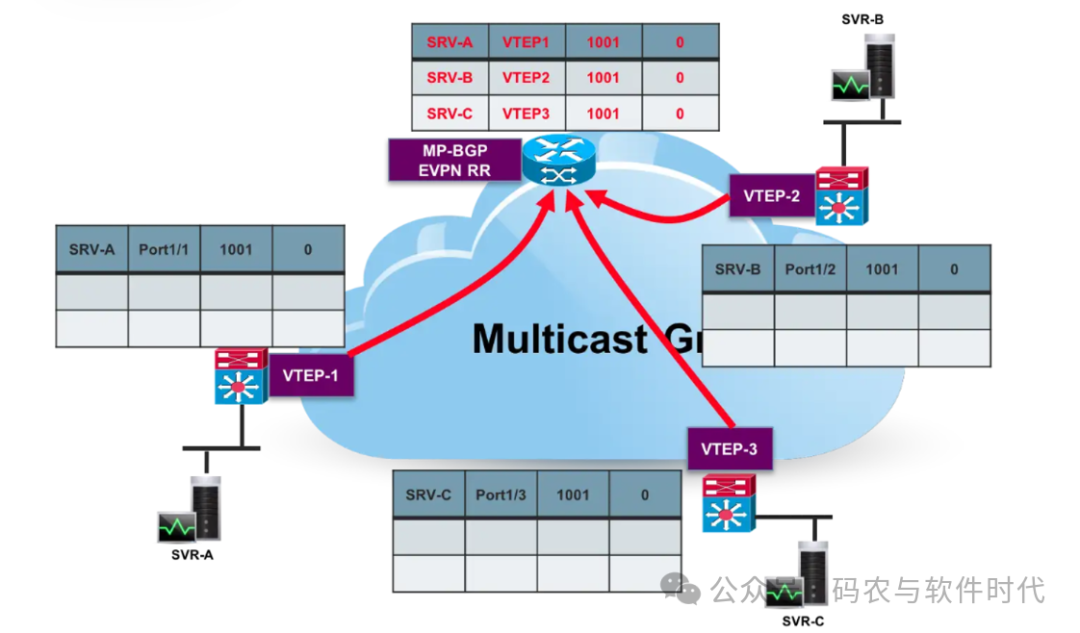

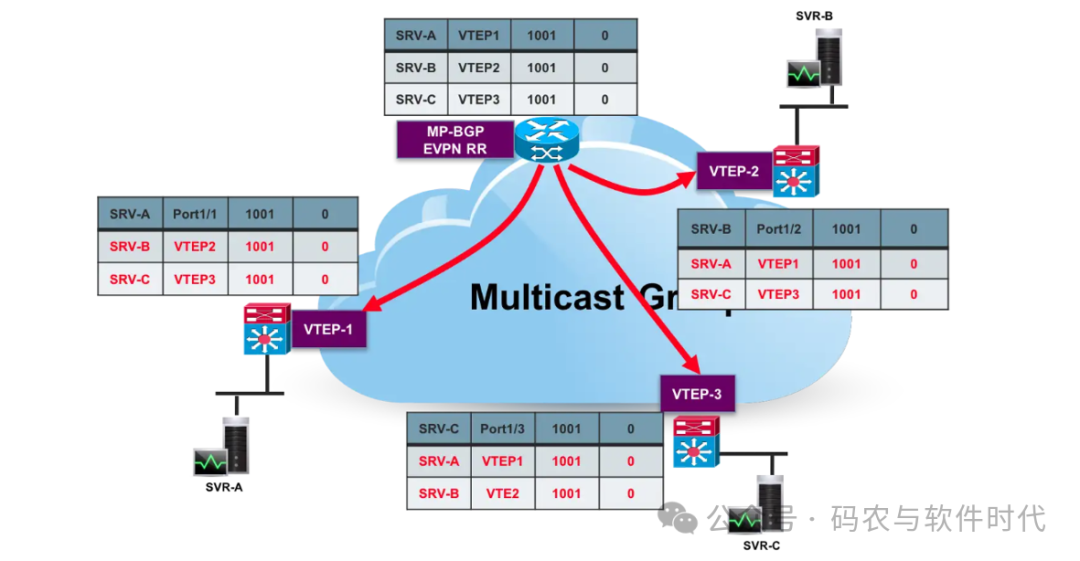

所有的VTEP学习到本地的MAC地址之后,通过MP-BGP发送给BGP RR。BGP RR再将收到的MAC转发信息,发送给所有其他的VTEP。经过BGP RR的反射之后,各个VTEP已经有了所有其他VTEP的MAC转发信息,如下图所示:
看一看图中各个VTEP的L2 Table,第一列是MAC地址,第二列是对应的Remote VTEP(远端MAC)或者当前VTEP连接的端口(本地MAC),第三列是VXLAN ID。
七、附
1.桥接和路由
(1)二层桥接模型
二层桥接模型是指在OSI模型的第二层,也就是数据链路层。网络设备(通常是交换机)使用MAC地址来决定如何转发数据帧。当一个数据帧到达交换机时,交换机会检查帧头中的目的MAC地址,并查找其MAC地址表,以确定该帧应该从哪个端口转发出去。
桥接模型的一些关键特点包括:
广播域:在二层桥接网络中,所有设备都在同一个广播域内,这意味着广播和未知单播帧会传播到该域内的所有端口。
MAC地址学习:交换机会学习和维护一个MAC地址表,记录每个设备的MAC地址和其连接的端口。
缺乏网络隔离:由于所有设备都在同一个广播域,这可能导致安全和性能问题,特别是在多租户环境中。
(2)三层路由模型
三层路由模型在OSI模型的第三层,即网络层,进行数据包的转发。路由器使用IP地址和子网掩码来确定数据包的转发路径。当数据包到达路由器时,路由器会检查IP报头中的目的IP地址,并使用路由表来决定最佳的下一跳。
三层路由模型的特点包括:
路由决策:基于IP地址和路由表进行决策,可以实现不同网络之间的数据包转发。
网络隔离:每个子网都是一个独立的广播域,这有助于提高安全性并减少广播风暴。
访问控制:通过使用ACL(Access Control List)和防火墙规则,可以实现更精细的访问控制和网络隔离。
2.MP-BGP
BGP最初被设计用于在自治系统(AS)之间交换IPv4路由信息。然而,随着时间的推移,网络变得越来越复杂,需要支持更多类型的网络层可达性信息,如IPv6、MPLS标签交换路径(LSPs)、VLANs等。为了满足这些需求,BGP被扩展以支持多种地址族,这就是所谓的“Multiprotocol BGP”或“MP-BGP”。

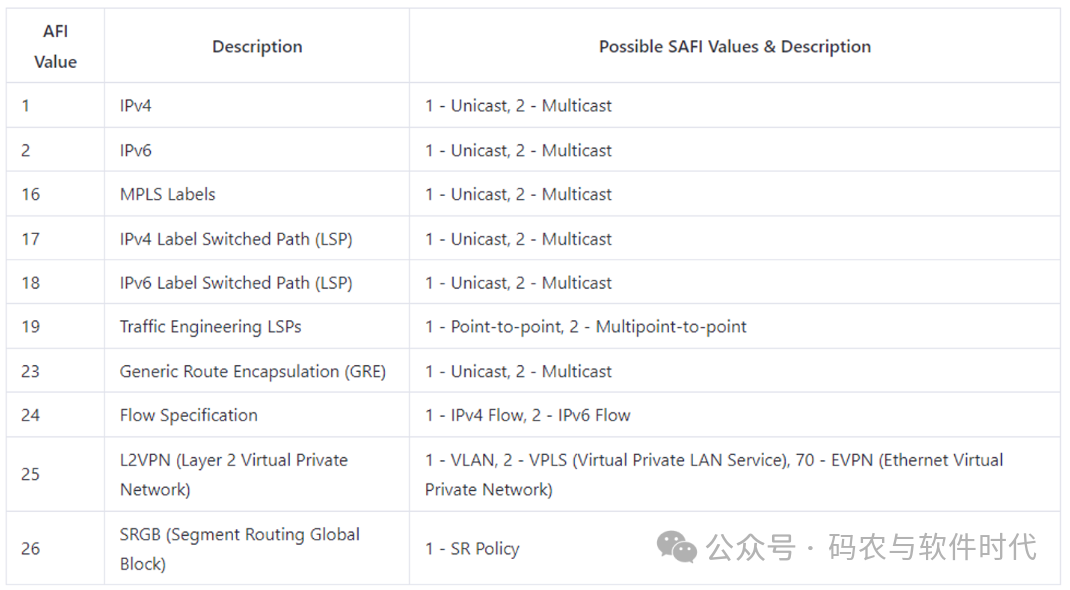

在MP-BGP中,使用AFI(Address Family Identifier)和SAFI(Subsequent Address Family Identifier)来标识不同的地址族和子地址族。常见的AFI和SAFI取值及其含义的列表如下:
3. iBGP和路由反射器RR
数据中心网络中,使用OSPF或IS-IS构建Underlay路由网络,使用iBGP(内部边界网关协议)交换虚拟网络信息。
iBGP的设计初衷是为了在同一个自治系统(AS)内的路由器之间交换路由信息。在传统的iBGP设计中,为了防止路由环路,所有的iBGP对等体需要形成一个全连接的网格(full mesh),这意味着每一个iBGP路由器都需要与AS内的其他每一个iBGP路由器建立直接的对等连接。然而,随着网络规模的增长,这种全连接的网格结构很快就变得不可扩展且管理复杂度急剧上升。
在Spine-Leaf架构下,当Leaf节点之间直接建立iBGP对等互联时,随着Leaf节点数量的增加,全连接的网格结构会导致以下问题:
(1)连接数量激增:在n个节点的全连接网格中,每个节点需要与其他n-1个节点建立连接,总连接数为n*(n-1)/2。这意味着网络规模越大,所需的连接数呈指数级增长,这不仅消耗了大量的网络资源(如接口、CPU、内存),还增加了配置和管理的复杂性。
(2)单点故障风险:在全连接的网格中,任何一个节点的故障都可能影响到与其直接相连的所有其他节点,这导致网络的健壮性和可用性降低。
为了解决这些问题,现代网络设计引入了路由反射器(Route Reflector,RR)和BGP联盟(BGP Confederation)的概念。路由反射器可以充当“中间人”,减少iBGP对等体之间的直接连接需求,而BGP联盟允许将一个大的AS划分成若干子AS,从而简化iBGP的配置和管理。
通过使用路由反射器,只有少数选定的路由器(即路由反射器)需要与其他所有iBGP路由器建立连接,而非每个路由器都需要与其他所有路由器直接连接。路由反射器负责收集路由信息并将其反射给其他非客户端iBGP路由器,从而大大减少了所需的iBGP连接数量,提高了网络的可扩展性和稳定性。同样,BGP联盟通过将一个大的AS逻辑上分成几个较小的AS,也降低了iBGP的复杂性。
借用知乎专栏的资料,可以简单地来理解:
BGP协议要求每个交换机都直接与其他所有交换机形成对等体关系,也就是建立全连接(full mesh)。
但这会带来复杂的配置和管理。
为此,
引入BGP RR(BGP Router Reflector,BGP路由反射器)。
BGP RR的职责是从BGP Speaker接收路由更新信息,然后将这些信息反射(即广播)给所有其他BGP Speaker。
实际应用中,部署的架构为:
另外,关注以下信息:
FRR采用创新的方式通过无编号BGP进行BGP配置,使用单一eBGP来构建Underlay路由网络和交换虚拟网络信息。
iBGP部署使用RR。在Clos拓扑中,Spine节点充当路由反射器RR。
